快速卷簾門互鎖聯動如何調試

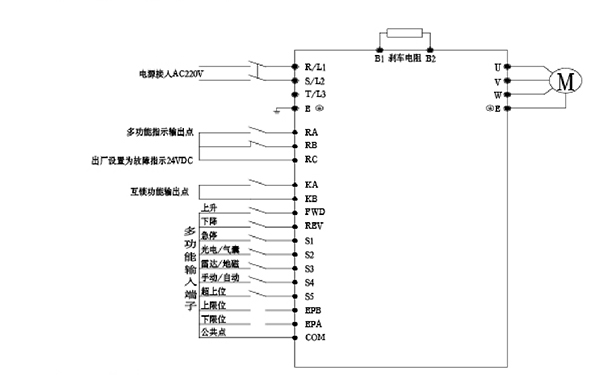

一、門機變頻器基本配線圖

二、快速卷簾門互鎖聯動調試說明

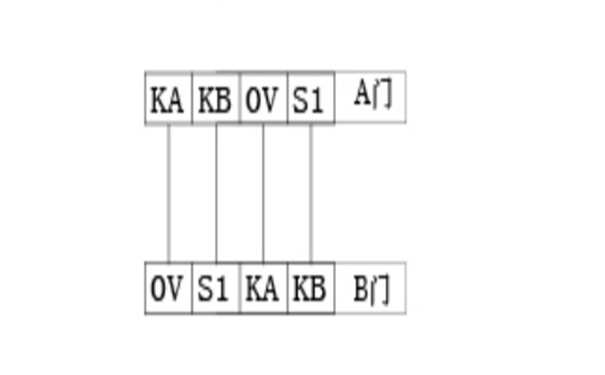

1、互鎖接急停S1信號，動作優先級高于聯動，配線圖如下：

當P323=30，互鎖功能開啟，互鎖自動有效，手動無效；

快速門A門打開，離開下限位時，B門鎖死，按上升鍵，下降鍵無效；

快速門B門打開，離開下限位時，A門鎖死，按上升鍵，下降鍵無效；

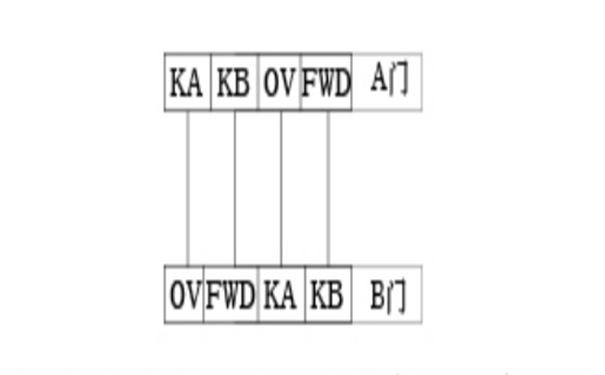

2、聯動接上升FWD信號，配線圖如下：

當P323=31，聯動功能開啟，由雷達信號觸發，自動有效，手動無效；

快速門A門下降到下限位，B門打開；B門下降到下限位，A門打開。
